Séparateur magnétique dépliable (MSV)

Séparateur magnétique dépliableCe type de séparateurs magnétiques a été spécialement conçu pour les opérations de séparation des impuretés magnétiques dans des matériaux friables ayant de bonnes propriétés de friabilité. L'élément de base de ce séparateur magnétique, ce sont ce qu'on appelle les GRILLES MAGNÉTIQUES DÉPLIABLE sur lesquelles viennent se fixer toutes les impuretés métalliques.

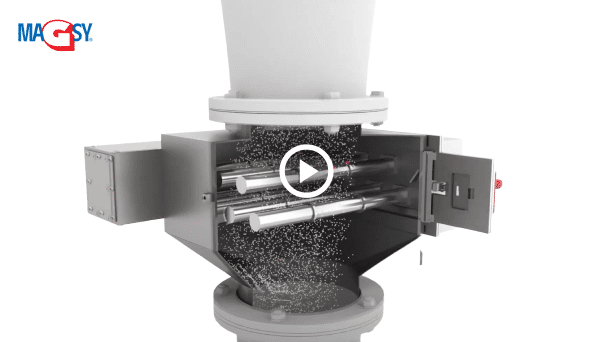

Construction du séparateur magnétique dépliable

Grille magnétiqueIl est équipé d'aimants permanents, que ce soient des aimants en ferrite ou des aimants néodymes NdFeB à base de terres rares qui permettent d'atteindre des inductions magnétiques (forces magnétiques) plusieurs fois plus importantes. Les grilles équipées de ce type d'aimant permettent également de capter des impuretés qui ne seraient pas tout à fait magnétiques.

Produits sont disponible en stoc.
ACHETER UN SÉPARATEUR MAGNÉTIQUE

Ce produit a été dévéloppé et produit par notre société. Le montage y compris le service après vente sont effectués par nos techniciens formés.

Nous cherchons à trouver la meilleure solution pour vous. Production sur mesure adpatée à vos besoins. DEMANDER UN DEVIS

PLUS D´INFORMATIONS SUR NOTRE SITE SPÉCIALISÉ

La plupart du temps, ces grilles sont installées par deux dans une construction de type coffret, en fonction des exigences dimensionnelles du client. La grille supérieure a toujours un tube magnétique de moins que la grille inférieure et ce, afin qu'une fois installées dans le coffret, les deux grilles forment un labyrinthe de chute. Le contact entre le matériel séparé et les tubes magnétiques est ainsi garanti. Une séparation de ce type est très efficace.

Il est éventuellement possible de placer des grilles individuelles, par exemple dans une trémie. Dans un tel cas, nous équipons les grilles de ce qu'on appelle des toits de ramassage qui sont toujours installés au centre, au-dessus des tubes magnétiques, afin que le matériel soit uniformément réparti sur les tubes magnétiques.

Séparateur magnétique coulissant – UP (MSV UP)

Par rapport au type précédent, ce séparateur magnétique a plusieurs avantages et améliorations substantiels.

Séparateur magnétique coulissant – UP (MSV UP)

  • Les aimants sont fixés au corps du séparateur. Cela signifie que lors du nettoyage, il n’y aura donc pas de risques de blessure due au fait que les noyaux magnétiques pourraient, par exemple, être attirés vers un sol métallique ou une autre structure métallique ;
  • De ce fait, le risque de détérioration des noyaux magnétiques est également réduit ;
  • Le nettoyage est simple ;
  • La sécurité au travail est améliorée ;
  • Lors du nettoyage, la matière n’atteint pas les noyaux magnétiques ;
  • Il n’est pas nécessaire d’utiliser un montage de nettoyage ;
  • Les tubes endommagés sont faciles à remplacer.



Nous cherchons à trouver la meilleure solution pour vous. Production sur mesure adpatée à vos besoins. DEMANDER UN DEVIS

Ce produit a été dévéloppé et produit par notre société. Le montage y compris le service après vente sont effectués par nos techniciens formés.



PLUS D´INFORMATIONS SUR NOTRE SITE SPÉCIALISÉ

Nettoyage du séparateur magnétique MSV UP

Remplacement des tubes de recouvrement en inox

Grille magnétique STEFF

Grille magnétique coulissante STEFFLes principales raisons qui nous a poussé à fabriquer ce nouveau type de grille magnétique étaient le besoin d’augmenter snaté et sécurité au travail. Les noyaux magnétiques font partie intégrante des tubes de couverture en inox et lorsqu’elle est déployée, la grille forme un ensemble complet.

Une autre raison était l’envie de réduire les risques de détérioration des grilles. Si vous utilisez une grille STEFF et un dispositif de nettoyage, les noyaux magnétiques ne pourront pas être endommagés.





Nettoyage de la grille

Nettoyage de la grille STEFFLa grille magnétique Steff pourra être nettoyée de manière traditionnelle, c.-à-d. en sortant les noyaux magnétiques des tubes en inox, ce qui entraîne la chute automatique des métaux capturés, ou vous pourrez utiliser un dispositif de nettoyage qui a été spécialement conçu pour ce type de grille. Le nettoyage sera alors très confortable, très rapide et limitera au maximum le risque de détérioration des noyaux magnétiques.

Nous cherchons à trouver la meilleure solution pour vous. Production sur mesure adpatée à vos besoins. DEMANDER UN DEVIS

Ce produit a été dévéloppé et produit par notre société. Le montage y compris le service après vente sont effectués par nos techniciens formés.

Produit de nettoyage

Support de nettoyagePour les séparateurs magnétiques coulissants, nous pouvons vous fournir un produit de nettoyage spécial qui est fabriqué spécialement pour ce type de séparateur magnétique. Ce produit de nettoyage sert principalement à vous faciliter le travail lors de la manipulation des grilles magnétiques, et plus particulièrement à protéger les noyaux magnétiques contre les impuretés.

Nettoyage de grille magnétique

Nettoyage automatique de la grille magnétique

Notice de nettoyage de la grille

Séparateur magnétique de secours destiné aux mélanges secs (PMS)

Pohotovostní magnetický separátorSi, de temps à autre, vous avez besoin de transvaser manuellement de petites quantités de matière friable, ce support sera votre compagnon idéal. En le combinant à un aimant à placer dans une trémie, vous créerez un séparateur pour mélanges secs qui sera très simple et très bon marché.

Utilisation

  • Placer tout d’abord, par exemple, un sac en plastique dans la tête du support ou placer une caisse sous le support.
  • Introduire un aimant à placer dans une trémie dans la tête du support.
  • Verser manuellement la matière sur les aimants.
  • Les particules métalliques resteront collées sur les aimants.
  • La matière qui tombera dans le sac et dans la caisse que vous aurez préalablement installés ne contiendra donc plus aucune particule métallique.

Principaux avantages de ce support

  • Une tête articulée ;
  • Le support est monté sur des roulettes ;
  • Possibilité de régler la hauteur du support.

Nous cherchons à trouver la meilleure solution pour vous. Production sur mesure adpatée à vos besoins. DEMANDER UN DEVIS

Ce produit a été dévéloppé et produit par notre société. Le montage y compris le service après vente sont effectués par nos techniciens formés.

Systèmes de tuyauterie

Afin de vous faciliter au maximum l'installation de nos séparateurs dans votre tuyauterie, nous vous proposons de vous livrer des éléments de transition standardisés de type "carré - cercle" et "cercle - carré".

Disponible en stockSéparateur magnétique à débit, à placer sur des wagons-citernes (MF CIS)

Séparateur magnétique à débit, à placer sur des wagons-citernesCe séparateur magnétique à débit destiné à être placé sur des wagons-citernes a été conçu pour séparer les impuretés magnétiques se trouvant dans des matériaux en poudre secs de l’industrie alimentaire, de l’industrie chimique ou de l’industrie des matières premières et ce, lors de leur déchargement, lorsque ces matériaux sont déchargés des wagons-citernes à l’aide d’air comprimé.



Ce séparateur est composé de deux parties intégralement amovibles : un composant magnétique et le corps du séparateur. Faire sortir le composant contenant les tubes magnétiques du corps du séparateur magnétique et utiliser les poignées pour placer les aimants dans leur position haute. Les tubes en inox seront ainsi démagnétisés et les impuretés métalliques en tomberont.

Séparateur à débit, pour wagon-citerne, destiné aux matériaux en poudreLe séparateur magnétique se termine par des filets parallèles qui peuvent être équipés de réductions permettant d’obtenir d’autres dimensions. Ce séparateur magnétique a été conçu pour être raccordé à une tuyauterie DN 80. Nous sommes cependant capables d’adapter notre séparateur à différentes dimensions d’entrée et de sortie, ainsi qu’à différents types de terminaisons.

Cette installation est fabriquée en acier inoxydable 1.4301 dont la surface a été sablée. Sur demande, nous pouvons également fabriquer un séparateur dont la surface sera polie.

Avantages du séparateur

  • Très facile à manipuler et à nettoyer.
  • Satisfait aux normes régissant les utilisations dans l’industrie alimentaire.
  • Fabriqué en acier inoxydable 1.4301.

Quels sont les matériaux que ce séparateur arrive à trier?

  • Les matériaux qui sont déchargés des wagons-citernes à l’aide d’air comprimé.

Nous cherchons à trouver la meilleure solution pour vous. Production sur mesure adpatée à vos besoins. DEMANDER UN DEVIS

Ce produit a été dévéloppé et produit par notre société. Le montage y compris le service après vente sont effectués par nos techniciens formés.



PLUS D´INFORMATIONS SUR NOTRE SITE SPÉCIALISÉ

Structure du séparateur à placer sur des wagons-citernes

Průtokový magnetický separátor pro cisternyLes aimants ont été installés dans un fourreau en inox, ils sont donc protégés contre les détériorations éventuelles et leur nettoyage est très simple, rapide et confortable.

Le poids total de cette installation est de 14 kg. Une personne seule pourra parfaitement manipuler ce séparateur. Le séparateur a été équipé d’un joint en silicone (satisfaisant aux normes de l’industrie alimentaire). Les tubes dans lesquels les aimants sont agencés ont été soudés à un composant amovible. Le séparateur se compose de 4 tubes magnétiques d’un diamètre de 30 mm. Le composant contenant les tubes magnétiques est raccordé au corps du séparateur par un verrou à baïonnette muni d’un joint et verrouillé à l’aide d’écrous papillons.

Le séparateur magnétique est équipé d’aimants néodymes NdFeB très puissants, dont l’induction magnétique est de 10.400 G. Ces aimants sont donc capables de capturer des particules magnétiques très fines. Sur demande, nous pouvons également utiliser des aimants ayant une induction magnétique supérieure à 14.000 G et ayant une résistance thermique supérieure à 180 °C.

Nettoyage du séparateur magnétique

Enlever les impuretés magnétiques qui ont été capturées est une opération très simple. Desserrer tout d’abord les écrous papillons et le verrou à baïonnette. Retirer ensuite le composant du corps du séparateur. Débloquer enfin la sûreté et faire sortir les aimants des tubes magnétiques. Dès que vous aurez nettoyé les tubes, vous pourrez les replacer dans le composant.

Tiges et grilles magnétiques

Les tiges et les grilles magnétiques sont d’autres équipements qui permettent de séparer les métaux qui sont présents dans des mélanges secs.
