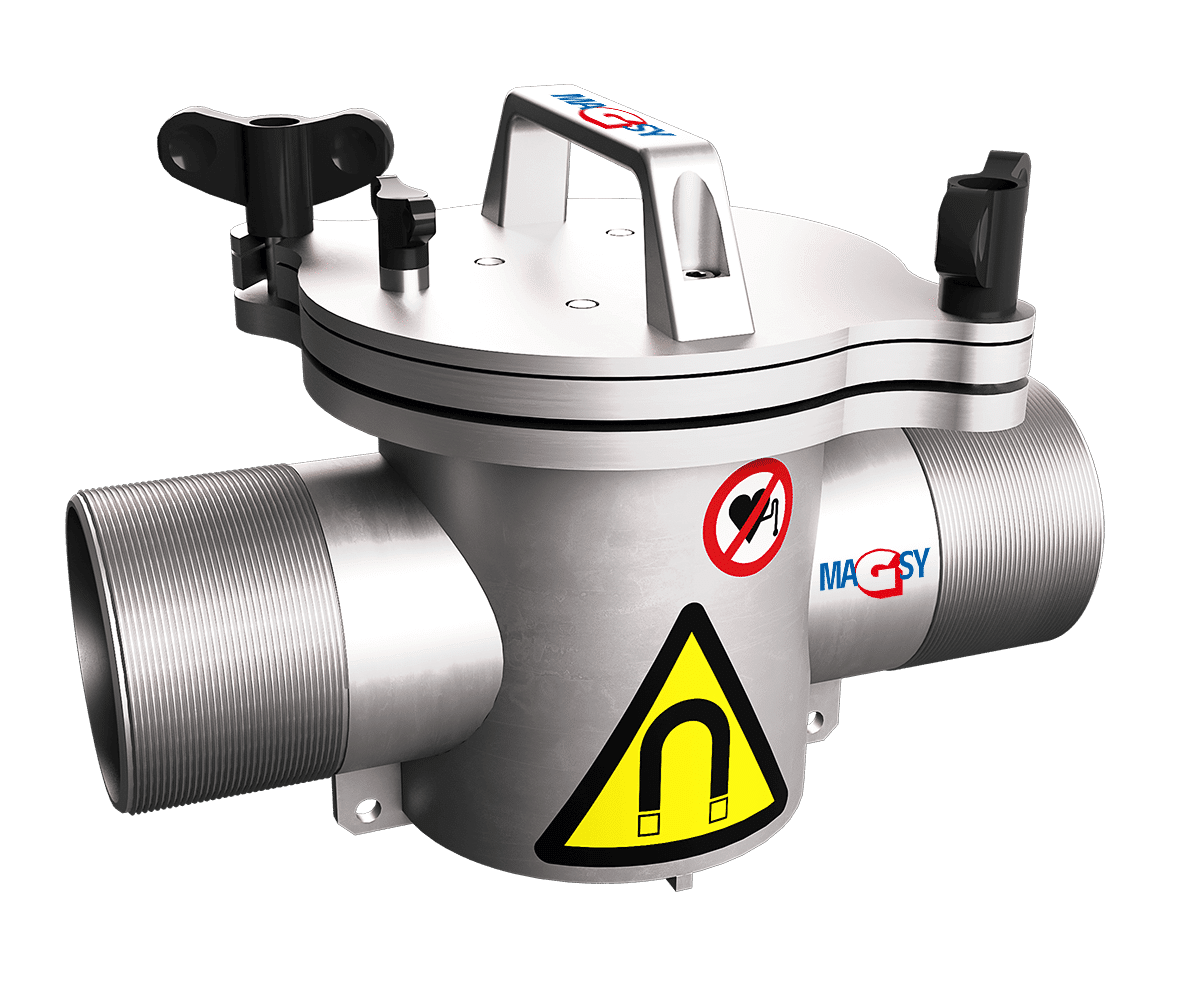

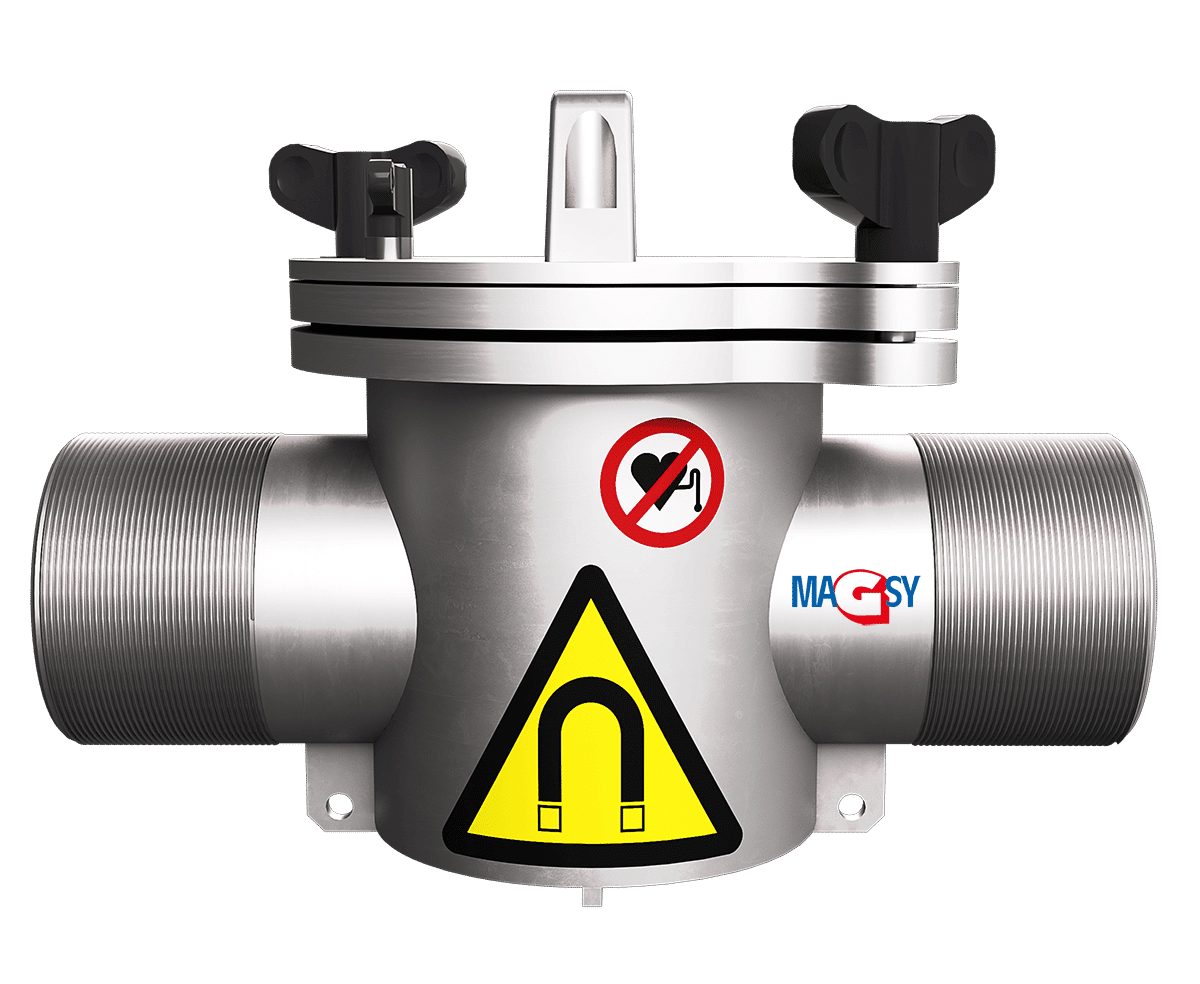

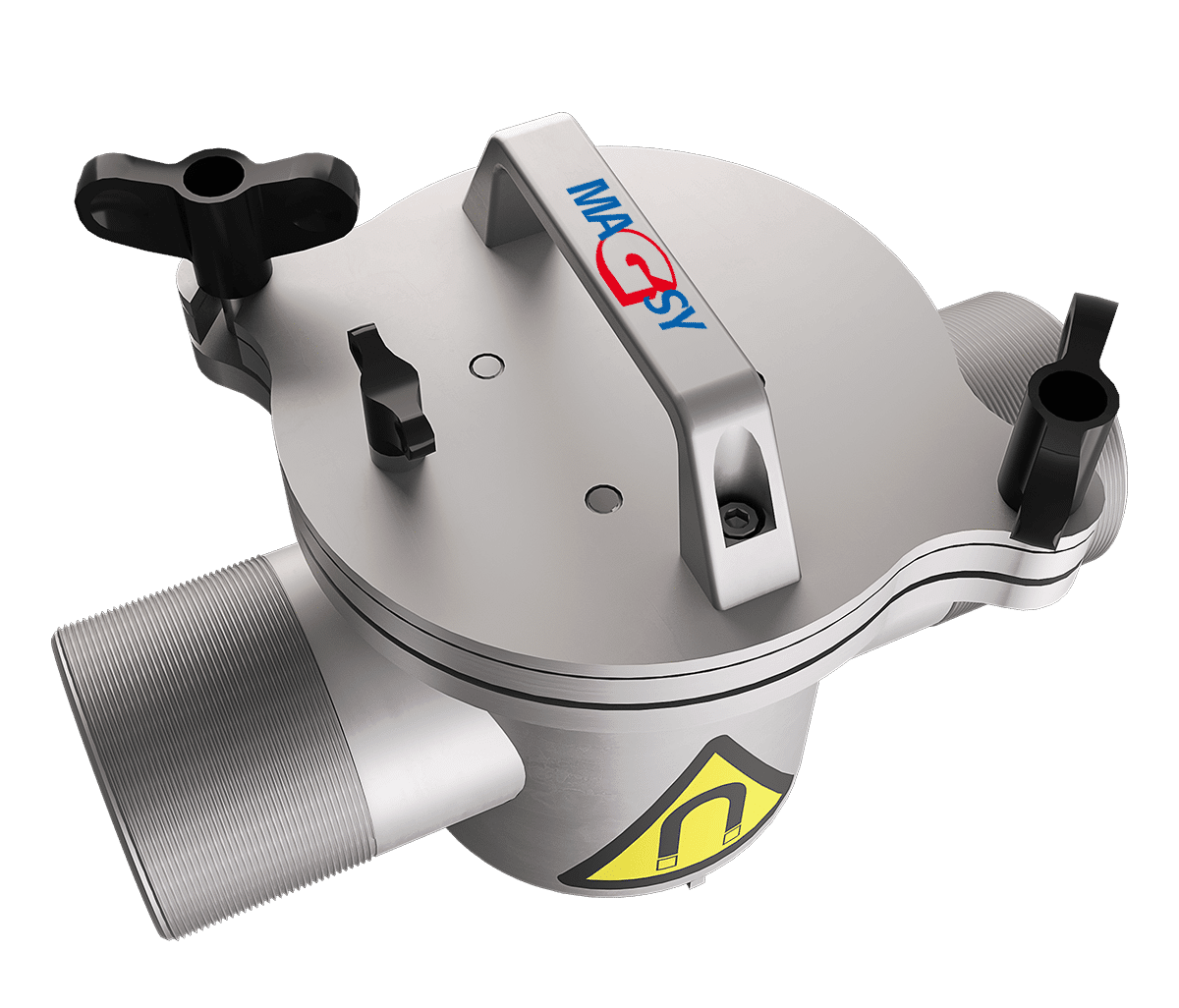

Séparateur magnétique pour citerne

Informations détaillées

Des performances magnétiques de pointe, associées à une fabrication irréprochable et à un système de nettoyage, répondent aux besoins des clients les plus exigeants dans divers secteurs industriels où les exigences en matière de propreté du produit final sont élevées.

Avantages du séparateur à cuve MF CIS

• Très facile à manipuler et à nettoyer, flexible.
• Possibilité d'installation fixe à l'emplacement de réception des matériaux.
• Force d'arrachement et induction magnétique élevées.
• Compatible avec les systèmes de tuyauterie couramment utilisés – 80 mm (G 3« ) et 100 mm (G 4 »).
• Conforme aux normes d'utilisation dans l'industrie alimentaire, par exemple EN 1935/2004.
• Fabriqué en acier inoxydable 1.4301.
• Accessoires : tamis conique ou plat démontable + boîtier de protection.
• Résistance, durabilité, prêt à monter.
• Certificat des propriétés magnétiques – mesuré à l'aide d'appareils calibrés et par du personnel qualifié. Contrôle régulier et mesures de contrôle effectués par le service après-vente MAGSY directement chez vous.
• Inclus dans le système de livraison rapide.

Séparateur magnétique pour citerne

Séparateur magnétique pour citerne

Séparateur magnétique pour citerne

Séparateur magnétique pour citerne

Modèles de taille

Le MF CIS est fabriqué en standard avec des raccords filetés G3« et G4 » – 80 et 100 mm.

Fonctionnement du séparateur MF CIS

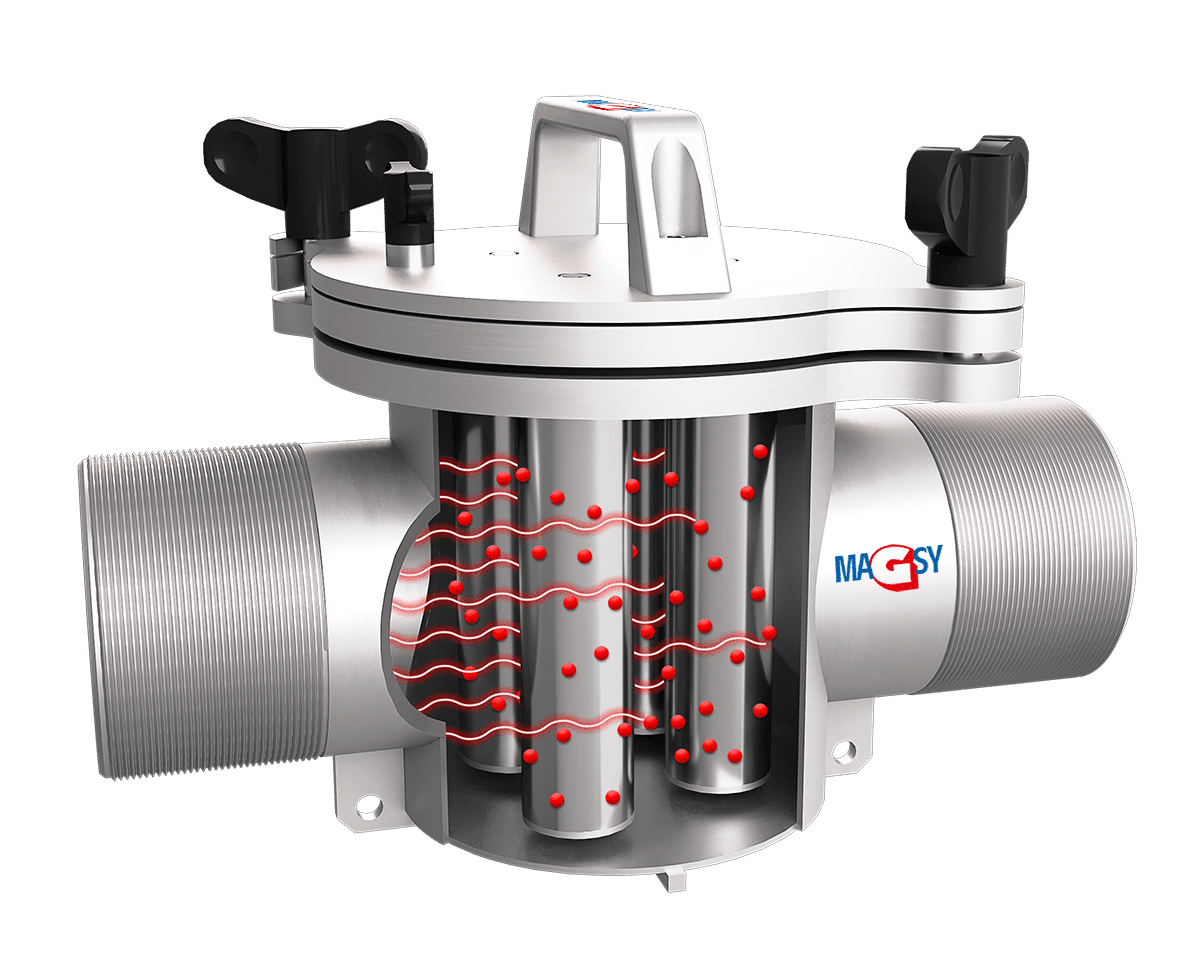

Le matériau en vrac passe à travers un labyrinthe parfait composé de 4 tubes magnétiques de 30 mm de diamètre équipés d'aimants NdFeB. Le corps du séparateur magnétique est conçu de manière à éviter les pertes de pression et les allongements importants du temps de déchargement. Il est conçu pour une pression maximale de 2 bars pour les matériaux en vrac non abrasifs.

Construction du séparateur MF CIS

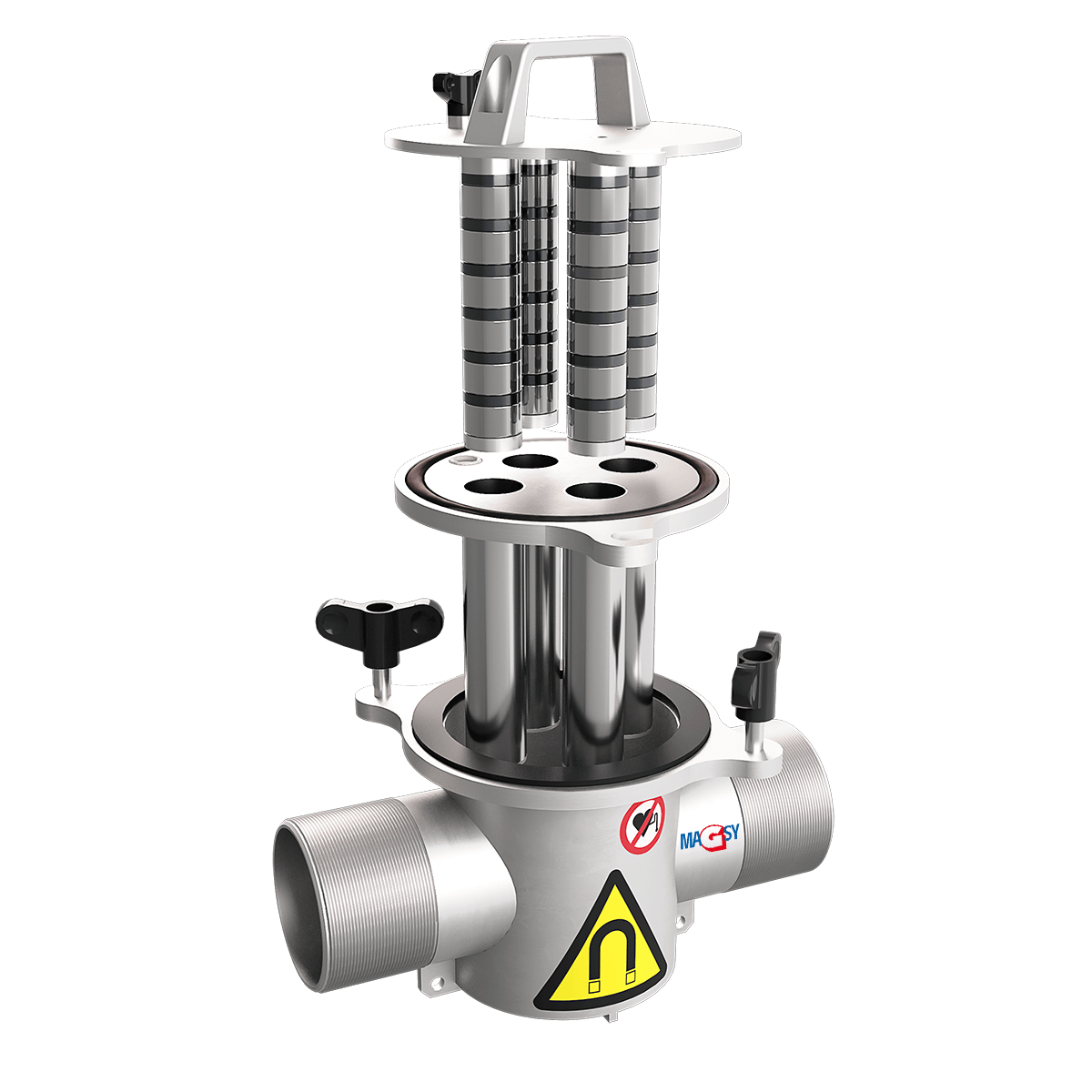

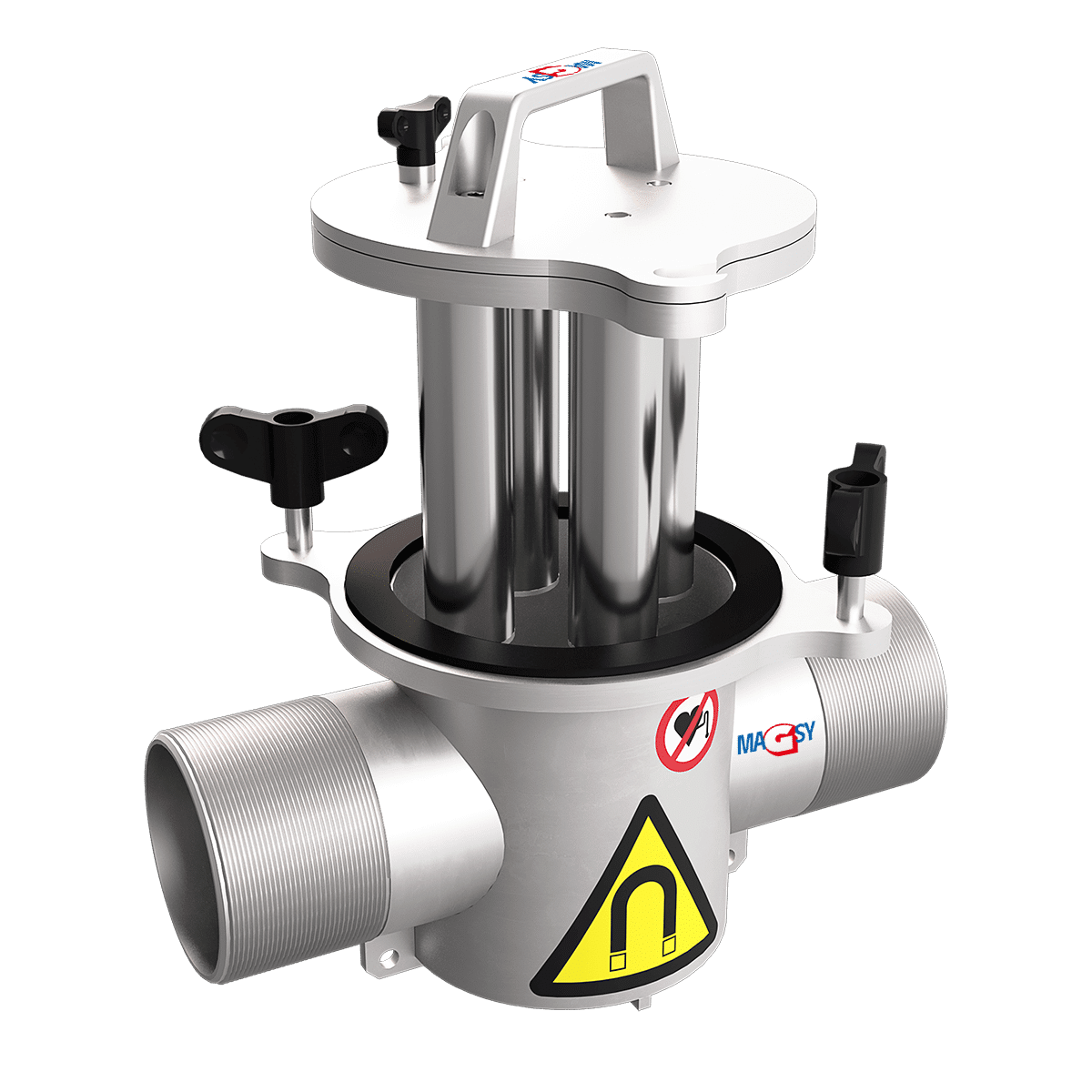

Le séparateur se compose de deux parties entièrement amovibles : le corps du séparateur et le composant magnétique. Le composant avec les tubes magnétiques peut être retiré du corps du séparateur magnétique à l'aide d'un verrou à baïonnette et, à l'aide d'une poignée, les noyaux magnétiques en néodyme peuvent être tirés vers le haut. Cela permet de démagnétiser les tubes de protection en acier inoxydable et les métaux tombent.

Informations sur la qualité de fabrication

Nous veillons à la haute qualité des séparateurs magnétiques

Procédure de nettoyage du MF CIS

Pour protéger les noyaux magnétiques contre les dommages pendant le nettoyage, un boîtier de sécurité est utilisé, qui protège également le séparateur pendant le transport dans l'espace de stockage de la citerne. Comme équipement supplémentaire, nous proposons un tamis conique ou plat, y compris un intercalaire, qui peut être installé sur le MF CIS si nécessaire.

Le séparateur est fabriqué en acier inoxydable 1.4301 et sa surface est traitée par sablage. Les tubes de protection des noyaux magnétiques sont en acier inoxydable 1.4301 poli. Sur demande, nous pouvons également fabriquer un séparateur de citerne entièrement poli.

Son poids total de 12 kg permet une utilisation aisée par une seule personne.

Spécifications techniques de base

Équipement magnétique

• aimants NdFeB très puissants dans des tubes de protection en acier inoxydable poli

Résistance thermique du matériau magnétique

• standard jusqu'à 80 °C

Puissance magnétique

• standard : degré III – force d'arrachement et induction élevées

Matériau du séparateur

• standard : acier inoxydable 1.4301 / AISI 304
• en option : acier inoxydable 1.4404 / AISI 316 L (pour pH acide)

Résistance à la pression

• standard : 2 bars
• selon les exigences, il est possible de préparer une version pour une pression plus élevée

Traitements de surface

• surfaces extérieures et corps du séparateur : sablage mécanique avec un mélange céramique
• surface extérieure des tubes de protection : polissage

Éléments de raccordement

• tube fileté standard de 80 ou 100 mm
• possibilité d'équiper avec des raccords rapides pour pompiers selon les besoins

Matériau du joint

• standard : joint conforme aux exigences de l'industrie alimentaire
• en option : joint bleu détectable pour l'industrie alimentaire ou selon les besoins

Accessoires fonctionnels en option

• Boîtier de sécurité résistant MF CIS – protège les noyaux magnétiques lors du nettoyage et le séparateur lors du transport (équipé d'une brosse et d'un chiffon – conforme aux normes alimentaires et 2 écrous à oreilles de rechange)
• Tamis conique (5 mm) ou tamis plat (15×15 mm) avec entretoise

Boîte de sécurité résistante

Boîte de sécurité résistante

Tamis conique (5 mm)

Usinage mécanique

Tout l'usinage mécanique est réalisé sur les machines de notre propre base de production et avec nos propres technologies mécaniques MAGSY CZ.

Soudures des pièces

Réalisées conformément aux normes technologiques en vigueur pour le soudage des matériaux inoxydables. Un contrôle rigoureux des soudures garantit une haute qualité de fabrication.

N'hésitez pas à nous contacter, nous vous conseillerons !

La fabrication sur mesure est notre priorité.
